一、系统描述
     本系统是一套工作于UHF频段的无线会议系统，全数字控制，具多种发言模式，可与视像主机连接实现视像跟踪功能。列席单元供电可使用普通电池，也可使用充电锂电池，既方便又环保。本系统操作简便、免工程安装、经济实用，是会议工程的首选。
1.1功能特点
l  采用FM调频实现声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美。
l  音频信道和控制信道皆采用无线方式传送，无需铺设电缆，信号覆盖范园内可任意移动，使会场布置便捷灵活。
l  针对会议应用独立研发的数据通信算法，使信号范围内，系统响应速度不受列席单元多少影响。用户可灵活增减列席单元。出厂默认的系统列席单元容量为≦255个（含1主席)。
l  具有轮替1-2-3-4、限制1-2-3-4、主席专有多种会议发言模式，主控机可外接视像主机，实现会场列席单元的视像跟踪功能。
l  超低功耗，列席单元大于8小时的连续发言时间和大于20小时的待机时间；5号普通电池或厂家原配锂电池均可使用。配套的充电箱具有智能充电管理电路，有效保护电池，延长电池使用寿命和确保安全。
l  大屏幕LCD显示。分级菜单设计，使操作简明方便。且有诸多如电量显示和欠压警告，频率信道和信号指示等功能。
l  主控工采用全金属结构设计，庄重大方；列席单元采用工程塑料材质加上新颖的外型设计，内置天线，美观得体。

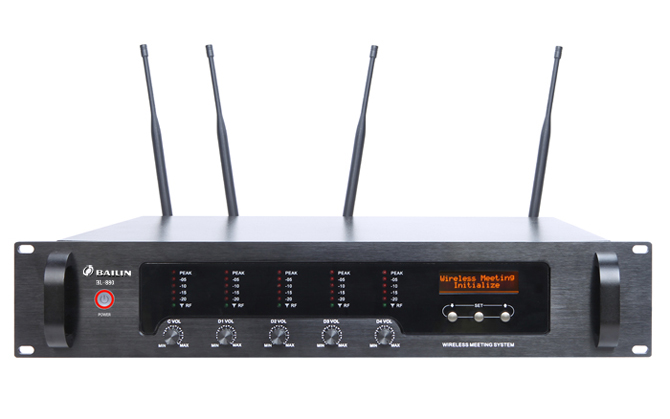

1.2 主控机技术指标：
u  电源输入： DC12V-15V，≧1A
u  消耗功率： < 7W
u  工作温度  -10℃ --  40℃
u  主控机尺寸（W×H×D）：485mm×100mm（2U，包括机箱脚垫）×355mm
u  主控机重量：7.2 kg
l  音频信道
u  通信方式： UHF无线方式（单向）
u  信道数： 5路（1主席单元通路，4代表单元通路）
u  频率范围：（频率段在500MHz --- 950MHz 范围内可供选择）
u  解调方式：FM
u  接收灵敏度：-100dBm
l   控制信道
u  通信方式：UHF无线方式(双向）
u  信道数：16
u  频率范围：422.4MHz -- 438.4MHz
u  调制方式： FSK
u  接收灵敏度：-100dBm
u  辐射功率：≦+6dBm
u  频率偏差：<0.002
u  数据速率：100KBPS
 1.3.3 列席单元话筒技术指标
u  工作电源：DC 3.7V -- 4.5V
u  消耗功率： 待机≦360mW, 讲话状态≦630mW
u  工作温度  -10℃ --  40℃
u  咪杆长：400mm
u  尺寸（W×H×D）：170mm×5.8mm（不含咪杆）×120mm
u  重量：0.6 kg

l  音频信道
u  通信方式： UHF无线方式（单向）
u  信道数： 5路（1主席单元通路，4代表单元通路）
u  频率范围：（频率段在500MHz --- 950MHz 范围内可供选择）
u  调制方式：FM
u  最大调制量：60K
u  辐射功率：≦+9dBm
u  频率偏差：<0.002
u  参考讲话距离：10cm--30cm

l  控制信道
u  通信方式：无线方式(双向）
u  信道数：16
u  频率范围：422.4MHz -- 438.4MHz
u  调制方式： FSK
u  接收灵敏度：-100dBm
u  辐射功率：≦+6dBm
u  频率偏差：<0.002

1.4 系统总参数指标
u  信号覆盖范围：室内半径60米（不包括使用天线延长器或天线放大器）
u  音频频率响应：50Hz --- 15KHz
u  音频总增益：≦20dB
u  信噪比：>85dB
u  音频总谐波失真：≦0.8%

1.5专用锂电池（选配）

1.5.2专用锂电池功能特性
l  具有能量密度高、小型化、轻量化，以及高安全性
l  锂电池的寿命一般为300～500个充电周期

 1.6专用电池充电箱(选配)
1.6.1专用电池充电箱实物图
 1.6.2专用电池充电箱功能特性
l  采用AC110V~240V开关电源供电。
l  可同时为16枚专用锂电池充电。
l  具有智能充电管理电路，可有效保护电池。
l  具有伸缩拉杆及滑轮方便移动。
